Принцип работы пожарного датчика дыма

Содержание:

• Принцип работы пожарного датчика дыма
• Оптико-электронные датчики
• Аспирационные и ионизационные системы
• Варианты исполнения и классификация
• Грамотная установка — залог эффективности

Принцип работы пожарного датчика дыма

В тишине ночи, когда бдительность усыплена, безмолвный враг — огонь — может нанести сокрушительный удар. Статистика неумолима: значительное число трагедий происходит из-за несвоевременного обнаружения возгорания.

В этой борьбе на передовой стоят неприметные, но жизненно важные устройства — пожарные датчики дыма. Эти компактные анализаторы воздушной среды способны уловить первые признаки беды, когда пламя еще не набрало силу, и подать сигнал, который может спасти жизни и имущество.

Пожарный извещатель, или датчик дыма, является ключевым элементом системы противопожарной защиты. Его основная задача — непрерывно сканировать воздух на предмет наличия в нём взвешенных частиц продуктов горения.

Хотя существуют и другие типы извещателей, например, тепловые, реагирующие на резкое повышение температуры, и газовые, анализирующие состав воздуха, именно дымовые датчики обеспечивают наиболее раннее обнаружение большинства типов возгораний.

Именно поэтому профессиональный монтаж пожарной сигнализации является не просто рекомендацией, а жизненно важной инвестицией в безопасность, где каждый датчик играет роль неусыпного стража.

Современные извещатели вышли далеко за рамки простых сирен. Они могут быть интегрированы в системы "умного дома", отправляя уведомления прямо на смартфон владельца, активировать световые стробоскопы или даже речевое оповещение. Но несмотря на всё многообразие моделей и функций, фундаментальный принцип их работы остается неизменным: обнаружить угрозу и оповестить о ней.

Оптико-электронные датчики

Наибольшее распространение на рынке получили оптико-электронные (или фотоэлектрические) датчики дыма. Их популярность обусловлена надёжностью, доступностью и безопасностью компонентов.

Принцип их действия основан на анализе оптической плотности воздуха внутри специальной дымовой камеры. Внутри корпуса датчика расположены два ключевых элемента: излучатель (обычно инфракрасный светодиод) и приёмник (фотодиод).

В нормальном состоянии луч света от излучателя не попадает на приёмник. Но как только в камеру проникают частицы дыма, происходит чудо физики: свет рассеивается, отражаясь от этих частиц, и попадает на фотодиод. Микропроцессор фиксирует это изменение, анализирует его, и если плотность дыма превышает заданный порог, активирует сигнал тревоги.

Оптико-электронные извещатели делятся на два основных подтипа:

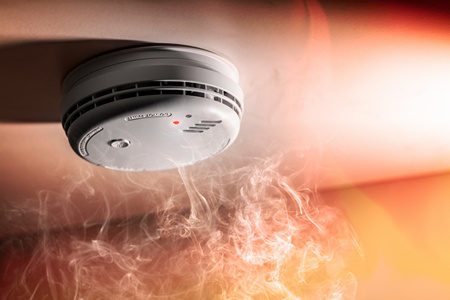

✅ Точечные датчики. Это самые узнаваемые и распространённые устройства, которые можно увидеть на потолках квартир, домов и офисов. Все компоненты заключены в единый компактный корпус.

Они эффективно контролируют небольшие и средние по площади помещения, оперативно реагируя на появление дыма, характерного для начальной стадии тления (например, от мебели или проводки).

Их главный недостаток — ограниченная эффективность в помещениях с очень высокими потолками и плохая реакция на чёрный дым, который больше поглощает, а не рассеивает свет.

✅ Линейные датчики. Эти устройства предназначены для защиты больших пространств: складов, производственных цехов, атриумов и концертных залов.

Они состоят из двух разнесённых компонентов: излучателя и приёмника, которые устанавливаются на противоположных стенах. Излучатель создаёт непрерывный инфракрасный луч, который постоянно улавливается приёмником.

Когда дым поднимается и пересекает этот луч, интенсивность светового потока на приёмнике ослабевает. Именно это затухание сигнала и служит командой для активации тревоги.

Существуют также однокомпонентные модели, где излучатель и приёмник находятся в одном корпусе, а на противоположной стене монтируется специальный отражатель (рефлектор).

Аспирационные и ионизационные системы

Помимо оптических систем, существуют и более сложные, узкоспециализированные типы датчиков, применяемые на объектах с особыми требованиями к безопасности.

✅ Аспирационные извещатели. Эти системы работают по принципу принудительного забора воздуха.

Специальный насос или вентилятор постоянно "вдыхает" воздух из контролируемого помещения через сеть трубопроводов с калиброванными отверстиями. Затем этот воздух поступает в высокочувствительный лазерный блок, где анализируется на предмет малейшего присутствия дымовых частиц.

Благодаря своей феноменальной чувствительности, аспирационные системы способны обнаружить пожар на самой ранней, додымной стадии пиролиза. Их устанавливают в местах, где ущерб от пожара может быть колоссальным: в музеях, серверных, архивах, на объектах с дорогостоящим оборудованием.

✅ Ионизационные извещатели. Принцип работы этих датчиков основан на ионизации воздуха внутри камеры при помощи небольшого радиоактивного источника.

Между двумя пластинами создаётся слабый электрический ток. Когда частицы дыма попадают в камеру, они нарушают этот стабильный поток ионов, что приводит к снижению тока и срабатыванию сигнализации.

Ионизационные датчики очень эффективны для обнаружения быстро распространяющегося пламени с небольшим количеством видимого дыма. Однако из-за наличия радиоактивного элемента их применение строго ограничено и в жилых помещениях они практически не используются.

Варианты исполнения и классификация

Помимо принципа обнаружения, датчики дыма классифицируются по нескольким дополнительным параметрам, которые определяют их функциональность и способ интеграции в общую систему безопасности.

• По способу подключения:

  • Автономные — работают от встроенного источника питания (батарейки). Они просты в установке и не зависят от электросети. Такие датчики оснащены собственной сиреной и световым индикатором.

  • Проводные — подключаются к шлейфу пожарной сигнализации и питаются от центрального контрольного прибора.

• По характеру передачи информации:

  • Пороговые (неадресные) — самый простой тип. При срабатывании они просто замыкают шлейф, и на контрольном приборе отображается тревога по всей линии, без указания конкретного сработавшего датчика.

  • Адресно-аналоговые — наиболее продвинутые устройства. Каждый такой датчик имеет уникальный "адрес" в системе и постоянно передаёт на контрольный прибор информацию о текущей концентрации дыма. Это позволяет не только точно определить место возгорания, но и отслеживать динамику задымления, а также настраивать пороги чувствительности и минимизировать ложные срабатывания.

Грамотная установка — залог эффективности

Эффективность работы пожарного извещателя напрямую зависит от его правильного размещения. Существуют нормативные документы, например, свод правил СП 5.13130.2009, регламентирующие монтаж этих устройств.

Ключевые правила установки:

• Датчики следует устанавливать на потолке, так как дым всегда поднимается вверх. Оптимальное место — центральная часть помещения.

• При невозможности монтажа на потолке допускается установка на стене, но на расстоянии не менее 10-50 см от потолка и углов.

• Расстояние от датчика до вентиляционных отверстий должно быть не менее 1 метра, чтобы потоки воздуха не мешали обнаружению дыма.

• Необходимо соблюдать дистанцию не менее 0,5 метра от светильников и электрооборудования, чтобы избежать ложных срабатываний от электромагнитных помех.

• В одном помещении рекомендуется устанавливать как минимум два извещателя для повышения надёжности, за исключением случаев использования адресной системы сигнализации или если площадь комнаты не превышает зону контроля одного датчика.

Наконец, важно помнить о регулярном обслуживании. Корпус датчика и его дымовую камеру необходимо периодически очищать от пыли, так как пылевые частицы могут снизить чувствительность устройства или стать причиной ложной тревоги.

Этот маленький, но критически важный прибор — ваша первая линия обороны против огня, и его исправность должна быть вне всяких сомнений.
